4. Conceptos Complementarios

4. Conceptos Complementarios bernabeu_dario 1 Agosto, 2008 - 20:47

4.1 Sistema de Misión Crítica

4.1 Sistema de Misión Crítica bernabeu_dario 13 May, 2009 - 00:41

L@s usuari@s siempre poseen una cierta resistencia al cambio cada vez que se les presenta una nueva herramienta o software, es por ello que al principio no tod@s confiarán en el DW, y por ende no lo utilizarán. Pero a medida que pasa el tiempo y l@s usuari@s pueden comprobar por sí mism@s su buen funcionamiento, se adapten, aprendan a usarlo y disuelvan sus dudas e incertidumbres, tanto el número de usuari@s como su utilización se incrementará de manera significativa.

Además, a medida que las empresas confían y emplean más el almacén de datos, y están más pendientes de la disponibilidad de información que él contiene, como así también en su acceso, este se torna fundamental para la misión del negocio o área que apoya, convirtiéndose paulatinamente en un Sistema de Misión Crítica. Llegando al punto en que, un error en el mismo puede provocar una falla en las actividades del negocio.

En resumen, conforme la empresa comienza a utilizar cada vez más los datos del DW, y desde luego se fían de su buen funcionamiento y desempeño para producir de forma sencilla, rápidas consultas, l@s usuari@s comenzarán a dejar para último momento la generación de la información necesaria. Por este motivo, es de suma importancia que el DW posea una buena performance, seguridad y consistencia, y que todas las aplicaciones o herramientas que lo manipulen estén a disposición en todo momento.

Teniendo toda esta información presente, se puede afirmar que es prácticamente imposible construir un DW perfecto en una primera instancia, es más, tratar de alcanzar este objetivo terminaría por ralentizar los procesos sin conseguir tal fin. De este modo, la maduración del DW se conseguirá paulatinamente con cada nueva iteración o requerimiento.



4.2 Data Mart

4.2 Data Mart bernabeu_dario 13 May, 2009 - 00:42

En adición al DW principal pueden existir varios Data Mart (DM) departamentales. Un DM es la implementación de un DW con alcance restringido a un área funcional, problema en particular, departamento, tema o grupo de necesidades.

Muchos depósitos de datos comienzan siendo Data Mart, para, entre otros motivos, minimizar riesgos y producir una primera entrega en tiempos razonables. Pero, una vez que estos se han implementado exitosamente, su ámbito se irá ampliando paulatinamente.

De acuerdo a las operaciones que se deseen o requieran desarrollar, los DM pueden adoptar las siguientes arquitecturas:

  • Top-Down: primero se define el DW y luego se desarrollan, construyen y cargan los DM a partir del mismo. En la siguiente figura se encuentra detallada esta arquitectura:

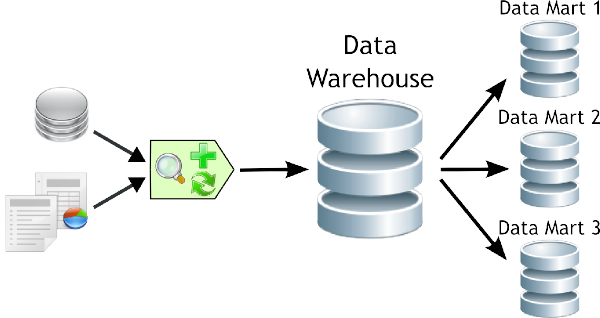

    Top-Down  - Arquitectura DW HEFESTO

    Figura 4.1:   Top-Down.


    Como se puede apreciar, el DW es cargado a través de procesos ETL y luego este alimenta a los diferentes DM, cada uno de los cuales recibirá los datos que correspondan al tema o departamento que traten. Esta forma de implementación cuenta con la ventaja de no tener que incurrir en complicadas sincronizaciones de hechos, pero requiere una gran inversión y una gran cantidad de tiempo de construcción.



  • Bottom-Up: en esta arquitectura, se definen previamente los DM y luego se integran en un DW centralizado. La siguiente figura presenta esta implementación:

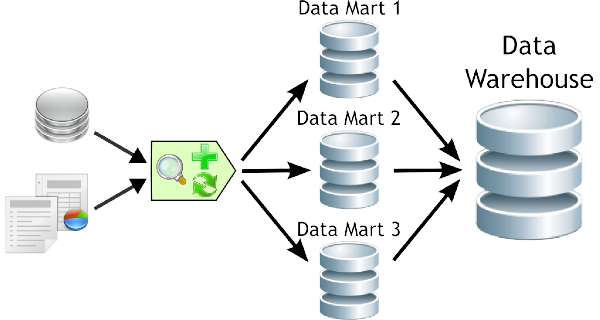

    Aproximación Bottom-up en un Data Warehouse

    Figura 4.2:   Bottom-Up


    Los DM se cargan a través de procesos ETL, los cuales suministrarán la información adecuada a cada uno de ellos. En muchas ocasiones, los DM son implementados sin que exista el DW, ya que tienen sus mismas características pero con la particularidad de que están enfocados en un tema específico. Luego de que hayan sido creados y cargados todos los DM, se procederá a su integración con el depósito. La ventaja que trae aparejada este modelo es que cada DM se crea y pone en funcionamiento en un corto lapso de tiempo y se puede tener una pequeña solución a un costo no tan elevado. Luego que todos los DM estén puestos en marcha, se puede decidir si construir el DW o no. El mayor inconveniente está dado en tener que sincronizar los hechos al momento de la consolidación en el depósito.



Dentro de las ventajas de aplicar un Data Mart a un negocio, se han seleccionado las siguientes:

  • Son simples de implementar.

  • Conllevan poco tiempo de construcción y puesta en marcha.

  • Permiten manejar información confidencial.

  • Reflejan rápidamente sus beneficios y cualidades.

  • Reducen la demanda del depósito de datos.

4.3 SGBD

4.3 SGBD bernabeu_dario 13 May, 2009 - 00:44

Los SGBD (Sistema de Gestión de Base de Datos) son un tipo de software muy específico, dedicados a servir de interfaz entre la base de datos, l@s usuari@s y las aplicaciones que lo utilizan. Se compone de lenguajes de definición, manipulación, consulta y seguridad de datos.

El propósito general de los SGBD es el de manejar de manera clara, sencilla y ordenada un conjunto de datos.

Existen diferentes objetivos que deben cumplir los SGBD, de los cuales se han enumerado los siguientes:

  • Hacer transparente a l@s usuari@s los detalles del almacenamiento físico de los datos, mediante varios niveles de abstracción de la información.
  • Permitir la realización de cambios a la estructura de la base de datos, sin tener que modificar la aplicación que la emplea.
  • Proveer a l@s usuari@s la seguridad de que sus datos no podrán ser accedidos, ni manipulados por quien no tenga permiso para ello. Debido a esto, debe poseer un complejo sistema que maneje grupos, usuari@s y permisos para las diferentes actividades que se pueden realizar dentro del mismo.
  • Mantener la integridad de los datos.
  • Proporcionar una manera eficiente de realizar copias de seguridad de la información almacenada en ellos, y permitir a partir de estas copias restaurar los datos.
  • Controlar el acceso concurrente de l@s usuari@s.
  • Facilitar el manejo de grandes volúmenes de información.

Existen dos tipos de SGBD:

  1. SGBD Multidimensionales: estos aportan mucha performance al DW en cuanto a la velocidad de respuesta, ya que los datos son almacenados en forma multidimensional, sin embargo son difíciles de gestionar y de mantener.
  2. SGBD Relacionales: estos son cada vez más potentes y poseen una interfaz gráfica más avanzada.



4.4 Particionamiento

4.4 Particionamiento bernabeu_dario 13 May, 2009 - 00:45

En un DW, el particionamiento se utiliza mayormente para dividir una tabla de hechos, en varias tablas más pequeñas, a través de un criterio preestablecido. Usualmente, existen dos razones principales, por las cuales se emplea esta práctica:

  • Posibilitar un fácil y optimizado mantenimiento del DW y de sus correspondientes ETL.

  • Aumentar la performance de las consultas.

Las particiones mejoran los resultados de las consultas, ya que reducen al mínimo el número de registros de una tabla que deben leerse para satisfacer las consultas. Mediante la distribución de los datos en varias tablas, las particiones mejoran la velocidad y la eficacia de las consultas al almacén.

El tiempo es el criterio más comúnmente utilizado para realizar particiones, ya que de esta manera se limita el crecimiento de las tablas y se aumenta la estabilidad.

Las particiones pueden ser lógicas, físicas, horizontales o verticales.

4.5 Business Models

4.5 Business Models bernabeu_dario 13 May, 2009 - 00:49

Un Business Model es un representación de los datos desde una perspectiva empresarial, que permite que se pueda visualizar la información del negocio y su respectiva interrelación.

Se compone de entidades, atributos y relaciones, que están enfocados en dar respuesta a las preguntas de la información que se desea conocer.

El Business Model permite definir en comportamiento que tendrá cada miembro dentro de este, como por ejemplo indicar cuáles campos serán utilizados para realizar sumarizaciones y cuál será el criterio empleado a tal fin y cuáles serán los campos que se utilizarán para analizar la información.

Pero lo más importante de este tipo de estructura de datos, es que el mismo se define a través de reglas de negocio y teniendo en cuenta las áreas temáticas que son de interés en la empresa.

A continuación se listarán algunas de sus características más sobresalientes:

  • Es completamente independiente de las estructuras organizacionales.
  • Plantea la información de la empresa como si fuesen piezas que encajan entre sí.

4.6 Áreas de datos

4.6 Áreas de datos bernabeu_dario 21 Agosto, 2009 - 13:27

 4.6 Areas de Datos
  4.6.1 Staging Area
  4.6.2 Operational Data Store (ODS)
  4.6.3 Almacén de Datos Corporativo (DW)
  4.6.4 Data Mart (DM)


4.6. Áreas de Datos

Dentro del diseño de la arquitectura de un sistema de Data Warehouse es conveniente tener en consideración los diferentes entornos por los que han de pasar los datos en su camino hacia el DW o hacia los Data marts de destino. Dada la cantidad de transformaciones que se han de realizar, y que normalmente el DW, además de cumplir su función de soporte a los requerimientos analíticos, realiza una función de integración de datos que van a conformar el Almacén Corporativo y que van a tener que ser consultados también de la manera tradicional por los sistemas operacionales, es muy recomendable crear diferentes áreas de datos en el camino entre los sistemas origen y las herramientas OLAP.

Cada una de estas áreas se distingue por las funciones que realiza, de qué manera se organizan los datos en la misma, y a qué tipo de necesidad puede dar servicio. El área que se encuentra 'al final del camino' es importante, pero no va a ser la única que almacene los datos que van a explotar las herramientas de reporting.

Tampoco hay una convención estandar sobre lo que abarca exactamente cada área, y la obligatoriedad de utilizar cada una de ellas. Cada proyecto es diferente, e influyen muchos factores como la complejidad, el volumen de información del mismo, si realmente se quiere utilizar el Data Warehouse como almacén corporativo o Sistema Maestro de Datos, o si existen necesidades reales de soporte al reporting operacional.

En los siguientes puntos se explican las áreas de datos que suelen utilizarse, y se perfila una propuesta de arquitectura que hay que adaptar a las necesidades de cada proyecto, y teniendo en cuenta que la utilización de cada área de datos ha de estar justificada. No siempre todas son necesarias.

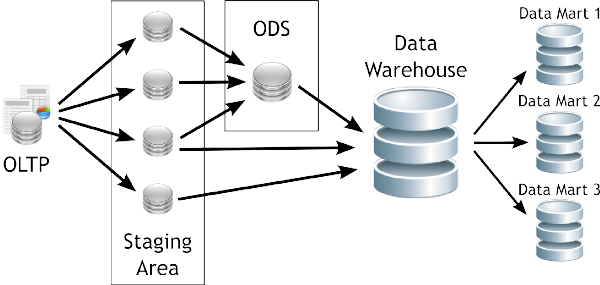

Areas de datos del sistema de DW

Figura 4.6:   Áreas de datos del sistema.




4.6.1 Staging Area

Es un área temporal donde se recogen los datos que se necesitan de los sistemas origen. Se recogen los datos estrictamente necesarios para las cargas, y se aplica el mínimo de transformaciones a los mismos. No se aplican restricciones de integridad ni se utilizan claves, los datos se tratan como si las tablas fueran ficheros planos. De esta manera se minimiza la afectación a los sistemas origen, la carga es lo más rápida posible para acotar la ventana horaria necesaria, y se reduce también al mínimo la posibilidad de error. Una vez que los datos han sido traspasados, el DW se independiza de los sistemas origen hasta la siguiente carga. Lo único que se suele añadir es algún campo que almacene la fecha de la carga.

Obviamente estos datos no van a dar servicio a ninguna aplicación de reporting, son datos temporales que una vez hayan cumplido su función son eliminados, de hecho en el esquema lógico de la arquitectura muchas veces no aparece, ya que su función es meramente operativa.

Algunos autores consideran que la Staging Area abarca más de lo comentado, o incluso que engloba todo el entorno donde se realizan los procesos de ETL, en este documento se considera sólo como área temporal.



4.6.2 Operational Data Store (ODS)

Como su nombre indica, este área es la que da soporte a los sistemas operacionales. El modelo de datos del Almacén de Datos Operacional sigue una estructura relacional y normalizada, para que cualquier herramienta de reporting o sistema operacional pueda consultar sus datos. Está dentro del Data Warehouse porque se aprovecha el esfuerzo de integración que supone la creación del Almacén de Datos Corporativo para poder atender también a necesidades operacionales, pero no es obligatorio. Ni siquiera es algo específico del BI, los ODS ya existían antes de que surgieran los conceptos de Data Warehousing y Business Intelligence.

No almacena datos históricos, muestra la imagen del momento actual, aunque eso no significa que no se puedan registrar los cambios.

Los datos del ODS se recogen de la Staging Area, y en este proceso sí que se realizan transformaciones, limpieza de datos y controles de integridad referencial para que los datos estén perfectamente integrados en el modelo relacional normalizado.

Se debe tener en cuenta que la actualización de los datos del ODS no es instantánea, los cambios en los datos de los sistemas origen no se ven reflejados hasta que finaliza la carga correspondiente. Es decir, que los datos se refrescan cada cierto tiempo, cosa que hay que explicar al usuario final, porque los informes que se lancen contra el ODS siempre devolverán información a fecha de la última carga.

Por esta razón es recomendable definir una mayor frecuencia de carga para el ODS que para el Almacén Corporativo. Se puede refrescar el ODS cada 15 minutos, y el resto cada día, por ejemplo.



4.6.3 Almacén de Datos Corporativo (DW)

El Almacén de Datos Corporativo sí que contiene datos históricos, y está orientado a la explotación analítica de la información que recoge. Las herramientas DSS o de reporting analítico consultan tanto los Data marts como el Almacén de Datos Corporativo. El DW puede servir consultas en las que se precisa mostrar a la vez información que se encuentre en diferentes Datamarts.

En él se almacenan datos que pueden provenir tanto de la Staging Area como del ODS. Si ya se realizan procesos de transformación e integración en el ODS no se repiten para pasar los mismos datos al Almacén Corporativo. Lo que no se pueda recoger desde el ODS sí que hay que ir a buscarlo a la Staging Area.

El esquema se parece al de un modelo relacional normalizado, pero en él ya se aplican técnicas de desnormalización. No debería contener un número excesivo de tablas ni de relaciones ya que, por ejemplo, muchas relaciones jerárquicas que en un modelo normalizado se implementarían con tablas separadas aquí ya deberían crearse en una misma tabla, que después representará una dimensión.

Otra particularidad es que la mayoría de las tablas han de incorporar campos de fecha para controlar la fecha de carga, la fecha en que se produce un hecho, o el periodo de validez del registro.

Si el Data Warehouse no es demasiado grande, o el nivel de exigencia no es muy elevado en cuanto a los requerimientos 'operacionales', para simplificar la estructura se puede optar por prescindir del ODS, y si es necesario adecuar el Almacén de Datos Corporativo para servir tanto al reporting operacional como al analítico. En este caso, el área resultante sería el DW Corporativo, pero en ocasiones también se denomina como ODS.

4.6.4 Data Mart (DM)

Otro área de datos es el lugar donde se crean los Data marts. Éstos acostumbran a obtenerse a partir de la información recopilada en el área del Almacén Corporativo, aunque también puede ser a la inversa. Cada Data Mart es como un subconjunto de este almacén, pero orientado a un tema de análisis, normalmente asociado a un departamento de la empresa.

El Data Mart se diseña con estructura multidimensional, cada objeto de análisis es una tabla de hechos enlazada con diversas tablas de dimensiones. Si se diseña siguiendo el Modelo en Estrella habrá prácticamente una tabla para cada dimensión, es la versión más desnormalizada. Si se sigue un modelo de Copo de Nieve las tablas de dimensiones estarán menos desnormalizadas y para cada dimensión se podrán utilizar varias tablas enlazadas jerárquicamente.

Este área puede residir en la misma base de datos que las demás si la herramienta de explotación es de tipo ROLAP, o también puede crearse ya fuera de la BD, en la estructura de datos propia que generan las aplicaciones de tipo MOLAP, más conocida como los cubos multidimensionales.

Si se sigue una aproximación Top-down para la creación de los Data mart, el paso del área de DW a esta ha de ser bastante simple, cosa que además proporciona una cierta independencia sobre el software que se utiliza para el reporting analítico. Si por cualquier razón es necesario cambiar la herramienta de OLAP hay que hacer poco más que redefinir los metadatos y regenerar los cubos, y si el cambio es entre dos de tipo ROLAP ni siquiera esto último sería necesario. En cualquier caso, las áreas anteriores no tienen porqué ser modificadas.
